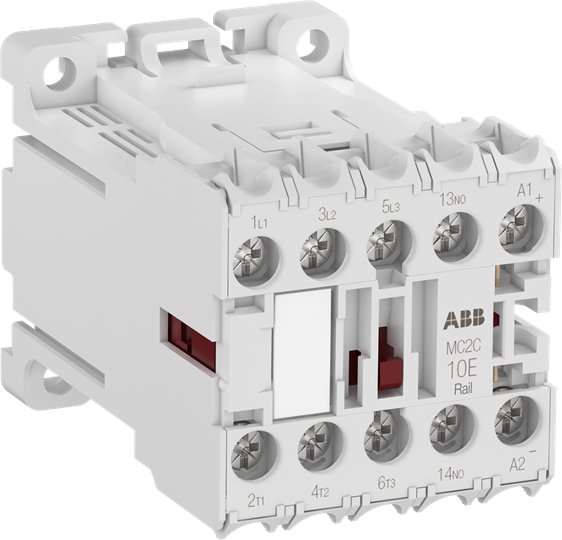

Relais miniature, 5,5 kW, 3S, Hiko: 1S, 24 V CC, connexion par œillet
- Réf. Maitech: M3A010058
- Réf. Fabricant: 1SAL247493R9912
- EAN: 4013614549212
- Fabricant: ABB
Le relais miniature MC2C-Rail est un contacteur tripolaire optimisé en taille avec commande en courant continu, connexions par œillet et un contact auxiliaire intégré. Il répond aux dernières normes pour les véhicules ferroviaires et permet une installation dans les cabines passagers ou de conduite de trains circulant fréquemment dans des tunnels ou des passages inférieurs. Il est principalement utilisé pour le contrôle de charges monophasées ou triphasées allant jusqu'à 5,5 kW (AC-3) et 20A (AC-1) à des tensions allant jusqu'à 690V. Il respecte toutes les normes essentielles pour le matériel roulant : IEC 60947-4-1, IEC 60947-5-1, IEC 60077-1/-2 ainsi que les parties applicables des normes EN 50155, résistance aux chocs et aux vibrations conformément à la norme IEC 61373 Cat. 1, Classe B. De plus, il atteint les niveaux les plus élevés en matière de comportement au feu et à la fumée en conformité avec la norme européenne EN 45545-2. Le relais miniature est adapté pour un montage sur rail DIN ou mural.
| Tension d'alimentation de commande nominale DC | 17 |
| Type de tension pour l'activation | Dc |
| Nombre de contacts ouvrants principaux | 0 |
| Nombre de contacts fermants principaux | 3 |
| Type de connexion circuit principal | Autre |
| Tension de fonctionnement CA 50 Hz | 440 |
| Tension de fonctionnement CA 60 Hz | 440 |
| Courant de fonctionnement nominal Ie à AC-1, 400 V | 20 |
| Courant de fonctionnement nominal Ie à AC-3, 400 V | 12 |
| Puissance nominale de fonctionnement à AC-3, 400 V | 5.5 |
| Courant de service nominal Ie en AC-4, 400 V | 9 |
| Puissance de service nominale en AC-4, 400 V | 4 |
| Puissance de service nominale NEMA | 2.2371 |
| Nombre de contacts auxiliaires fermants | 1 |
| Nombre de contacts auxiliaires ouvrants | 0 |
| adapté pour montage en série | Non |
| Largeur | 45 |
| Hauteur | 48 |
| Profondeur | 68 |
