Contact auxiliaire droit, 2 ouvreurs

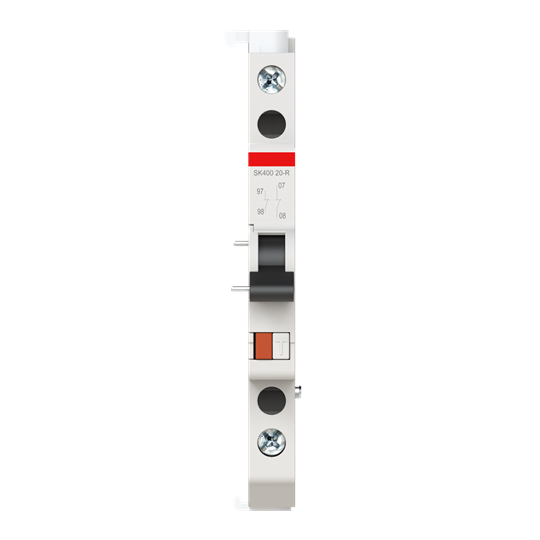

Les contacts auxiliaires et de signalisation sont montés à gauche, ou à droite pour les disjoncteurs, sur les appareils de protection. Pour les contacts auxiliaires et de signalisation qui sont alimentés par des barres de courant auxiliaires SMISSLINE LA ou LB, il existe une version avec contact intégré. Il est également possible de réaliser une alimentation conventionnelle via des borniers. Le contact auxiliaire fonctionne de manière analogique aux contacts principaux. Le contact de signalisation fonctionne uniquement lors d'une déclenchement électrique. Cela peut être simulé avec le bouton de test. Après chaque déclenchement, le contact de signalisation doit être remis dans sa position d'origine à l'aide du bouton de réinitialisation orange. La livraison des contacts auxiliaires et de signalisation avec 1S et 1Ö et du point de raccordement se fait avec un élément de contact pour un contact direct sur un socle Smissline TP. Le contact de signalisation d'alarme collective, comme les contacts auxiliaires et de signalisation avec 2S et 2Ö, dispose de deux éléments de contact. Contact de signalisation d'alarme collective avec contact via barres de courant auxiliaires LA, LB : cet élément de montage permet de réaliser une solution économique d'alarme collective sans câblage supplémentaire.
