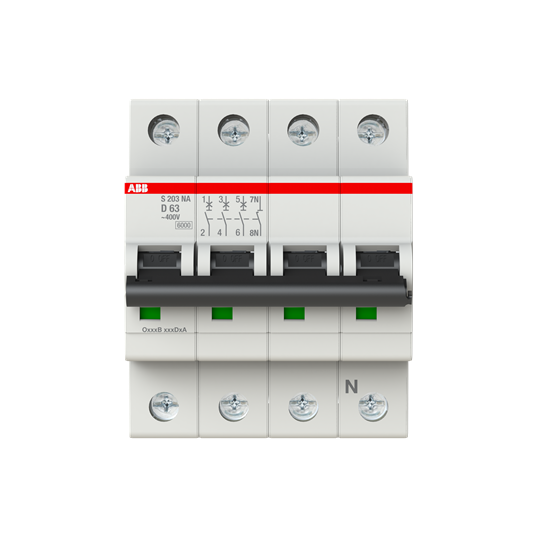

Disjoncteur D-Char., 6 kA, 63 A, 3P+NA
- Réf. Maitech: M3A017764
- Réf. Fabricant: 2CDS253103R0631
- EAN: 4016779552080
- Fabricant: ABB
Les disjoncteurs de la série S 200 protègent les câbles et les circuits contre les surcharges et les courts-circuits conformément aux normes DIN VDE 0100-430 et DIN VDE 0100-530. Ils respectent les réglementations de construction DIN VDE 0641-11 ou IEC/EN 60898-1, DIN VDE 0660-101 ou IEC/EN60947-2 et UL1077. Leur borne de connexion brevetée permet un contact et une manipulation simples et sûrs grâce à une plaque de pression. Pour une meilleure visibilité lors du câblage, l'ouverture de connexion pour les câbles est située au-dessus de l'ouverture de connexion pour la rampe de phases. Des sections de conducteurs allant jusqu'à 35 mm² peuvent être directement connectées à l'appareil via la borne de connexion avec isolation de type IP20. Une large gamme d'accessoires vous fournit tout ce dont vous avez besoin pour vos tâches d’installation. De nombreuses homologations rendent le S 200 apte à un usage mondial. Chaque appareil subit avant expédition des tests intensifs sur la qualité et la performance.
| Profondeur d'installation | 69 |
| caractéristique de déclenchement | D |
| Nombre de pôles (total) | 4 |
| Nombre de pôles protégés | 3 |
| Courant nominal | 63 |
| Tension nominale | 400 |
| Tension d'isolement nominale Ui | 440 |
| Tension d'impulsion nominale Uimp | 4 |
| Type de tension | CA |
| Fréquence | 50 |
| Puissance dissipée | 19.2 |
| Classe de limitation d'énergie | 3 |
| Montage encastré | Non |
| Conducteur neutre en service | Oui |
| Catégorie de surtension | 3 |
| Degré de contamination | 3 |
| Dispositifs supplémentaires possibles | Oui |
| Largeur en unités de division | 4 |
| Classe de protection (IP) | Ip20 |
| Température ambiante pendant l'opération | -25 |
| Section de conducteur pour connexion à fils multiples | 0.75 |
| Section de conducteur pour connexion à fils dénudés | 0.75 |
| Protection contre les explosions | Non |
