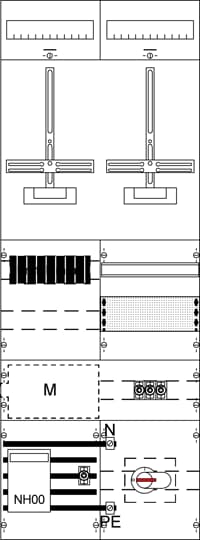

Champ de mesure et de conversion, H5/B2

Champ de mesure et de conversion, champ complet, avec croix de compteur, pour une utilisation en intérieur, normes applicables : DIN EN 61439-1, VDE 0660-600-1, DIN EN 61439-2, VDE 0660-600-2, courant nominal In 160 A, dimensions en mm (H x L x P) : 1350 x 500 x 160, système réseau TN-S, 5 pôles, nombre de places pour compteur à tarif simple 1, nombre de places SG 1, nombre de places pour compteur de transformation 1, y compris bornier de contrôle selon spécification NB, zone de bornier intermédiaire câblée selon TAB A.5, chemin de tension base de fusible D01/3-pôles plombable, plage de charge : système de bus barres Cu 12 x 5 mm 5 pôles, point de séparation avant le transformateur séparateur de charge NH00/160A, zone de transformation support de transformateur avec languette de transformateur amovible 170 x 30 x 5 mm, types : EKS 60-03, EKS 70-04, EKSO 74, MBS : EASK 31.3, EASK 31.4, EASK 31.5, EASK 41.4, EASK 41.5 (fourniture par NB), point de séparation après le transformateur sectionneur de charge 160 A / 3-pôles (10-70 mm²), câblage primaire 70 mm², raccordement N+PE N+PE 95 mm², remarque : les installations de transformateur doivent être installées dans un boîtier séparé. Pour l'alimentation électrique de Cottbus, des armoires avec IP54 sont nécessaires, unité de verrouillage 9 RE, hauteur de construction 5, largeur de champ 2, unités de place 216, couvertures en plastique, verrouillage rapide plombable, RAL 7035.
