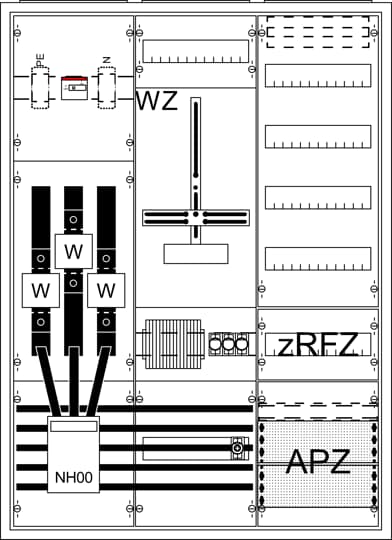

Armoire complète de mesure et de convertisseur 7RE 3FB, 100 A (RDF=1) à 25°C

Armoire complète de mesure et de convertisseur. Tension d'exploitation nominale Ue 415 V AC 50/60 Hz, Courant nominal de la combinaison d'appareils de commutation InA 100 A, Dimensions en mm (H x L x P) : 1100 x 800 x 215, Système de réseau TN-S, 5 pôles, Espace de raccordement côté réseau au niveau compteur : avec barre de collecte, Nombre de compteurs convertisseurs : 1, Nombre de rangées de distribution : 4, Espace de raccordement côté réseau au niveau compteur : avec barre de collecte, câblé selon les spécifications du NB, Circuit de tension socle de fusible D01/3-polaire avec fusible 10A, Plage de charge : Système de barres collectrices en cuivre 12 x 5 mm 5-polaire, Point de séparation avant le convertisseur disjoncteur de charge NH00/160 A, Plage de convertisseur support de convertisseur avec patte extractible 170 x 30 x 5 mm, Ritz : EKS 60-03, EKS 70-04, EKSO 74, MBS : EASK 31.3, EASK 31.4, EASK 31.5, EASK 41.4, EASK 41.5 (Fournit par NB), Point de séparation après le convertisseur interrupteur de charge 125 A / 3-polaire (10-70 qmm), Câblage primaire 35 qmm, N+PE 2 connexions N+PE 95 qmm, Unité de verrouillage 7 RE, Hauteur de construction 3, Largeur de champ 3, unités d'emplacement 252, Couvercles en plastique, verrouillage rapide plombable, RAL 7035, préparé pour l'installation d'une plaque de changement de compteur.
